Сучасна електроенергетична інфраструктура потребує не лише потужних джерел електроенергії, а й надійних систем її розподілу. Саме трансформаторні підстанції від https://aicen.com.ua/ забезпечують перетворення рівнів напруги та передачу електроенергії до промислових підприємств, житлових комплексів, комерційних об’єктів і комунальних установ. Від правильності їхнього вибору, технічного оснащення та умов експлуатації залежить стабільність електропостачання, безпека обладнання й економічна ефективність усієї енергетичної системи.
Чому трансформаторна підстанція є важливою частиною електромережі
Електроенергія проходить складний шлях від генерувальних потужностей до кінцевого споживача. Для зменшення втрат під час передавання на значні відстані використовують високі рівні напруги. Однак більшість побутових і промислових електроприладів потребує значно нижчої напруги.
Трансформаторна підстанція виконує функцію проміжної ланки, яка забезпечує необхідне перетворення електричних параметрів. Крім того, вона дозволяє організувати розподіл навантаження між окремими лініями, захистити мережу від аварійних режимів і створити умови для безпечного обслуговування електрообладнання.
Особливо важливе значення такі об’єкти мають для підприємств із безперервними виробничими процесами. Навіть короткочасне порушення електропостачання може спричинити зупинку технологічних ліній, пошкодження продукції або додаткові витрати на відновлення роботи.
Конструктивні особливості сучасних підстанцій
Технічне виконання трансформаторної підстанції визначається її призначенням, потужністю, місцем встановлення та вимогами до електропостачання.

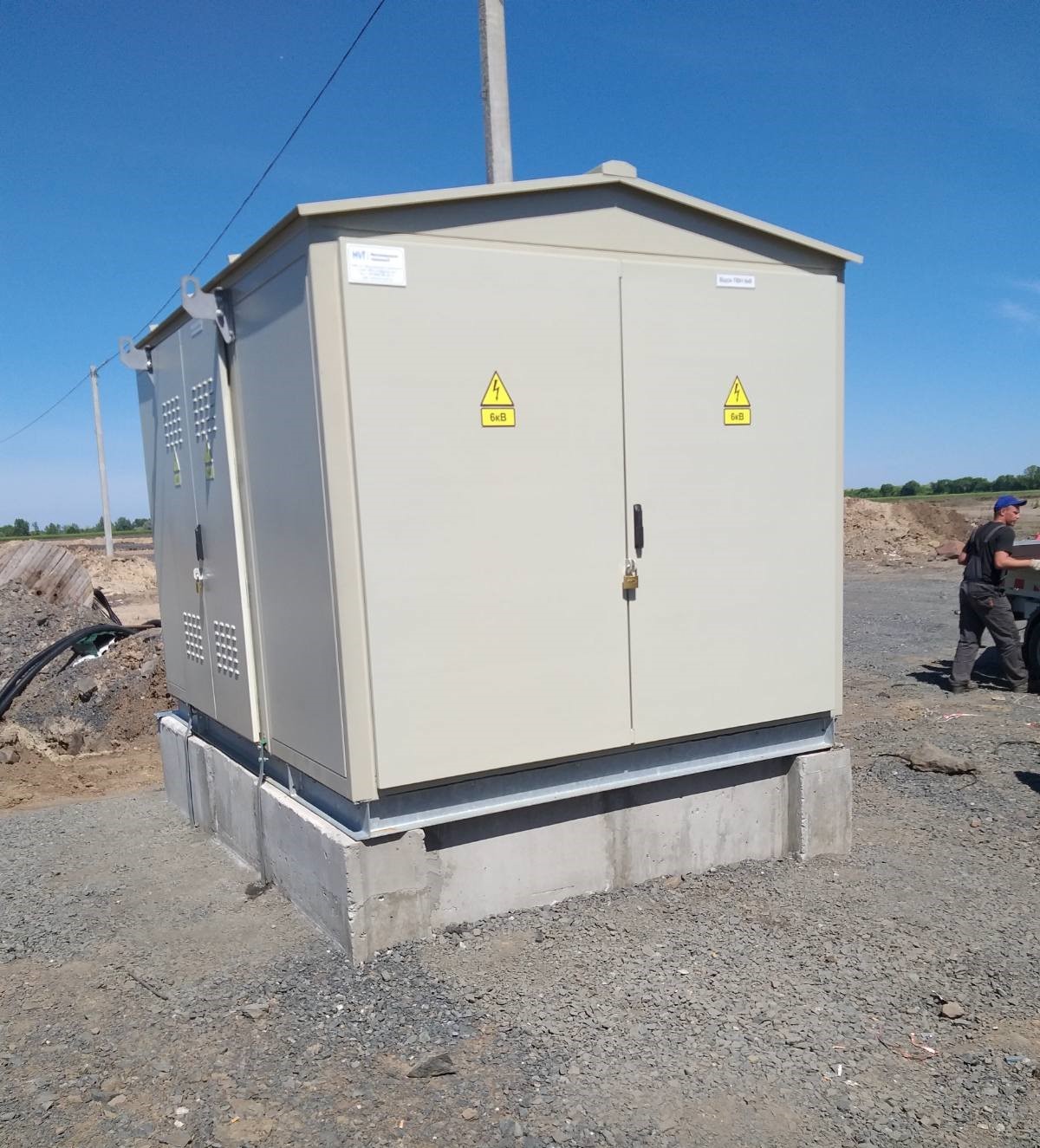

Одним із поширених рішень є комплектні трансформаторні підстанції, у яких основні електротехнічні компоненти об’єднані в конструкцію заводського виготовлення. Такий підхід дозволяє скоротити обсяг монтажних робіт безпосередньо на об’єкті та забезпечити узгодженість основних елементів системи.
До складу підстанції зазвичай входять:
- Силовий трансформатор, який змінює рівень напруги відповідно до потреб споживачів.
- Розподільчі пристрої, призначені для приймання та розподілу електроенергії.
- Комутаційна апаратура, яка забезпечує керування електричними колами.
- Пристрої релейного захисту, що реагують на короткі замикання та інші небезпечні режими.
- Системи обліку й контролю, які дозволяють відстежувати параметри електропостачання.
- Заземлювальні та допоміжні системи, необхідні для безпечної експлуатації обладнання.
Конкретна комплектація залежить від технічного завдання. Наприклад, підстанція для невеликого комерційного об’єкта може мати простішу конфігурацію, ніж електротехнічний комплекс великого виробничого підприємства.
Як визначити оптимальну потужність обладнання
Одним із найвідповідальніших етапів підготовки проєкту є розрахунок електричного навантаження. Недостатня потужність трансформатора може призводити до перевантажень, перегрівання та скорочення строку служби обладнання. Водночас надмірний запас потужності не завжди економічно виправданий.
Під час розрахунків враховують сумарну встановлену потужність електроприймачів, коефіцієнти попиту й одночасності, характер навантаження та перспективи розвитку об’єкта.
Важливу роль відіграє режим роботи споживачів. Наприклад, виробничий цех із потужними електродвигунами має інший графік споживання електроенергії, ніж офісний центр або складський комплекс.
Також необхідно передбачити можливість майбутнього збільшення навантаження. Якщо підприємство планує розширення виробництва, модернізацію обладнання або встановлення додаткових технологічних ліній, ці зміни доцільно врахувати ще на стадії проєктування.
Розміщення підстанції та вплив навколишнього середовища
Місце встановлення електротехнічного обладнання безпосередньо впливає на його довговічність і зручність експлуатації.
Для відкритих майданчиків особливого значення набувають захист від атмосферних опадів, температурних коливань, пилу та механічних пошкоджень. У регіонах із підвищеною вологістю потрібно приділяти увагу антикорозійному захисту металевих конструкцій.
У разі розміщення підстанції всередині будівлі важливо забезпечити належну вентиляцію, пожежну безпеку, необхідні проходи для обслуговування та можливість транспортування великогабаритного обладнання.
Окремої уваги потребує тепловий режим. Під час роботи трансформатор виділяє тепло, тому недостатнє охолодження може негативно позначатися на стані ізоляції та ресурсі електротехнічних компонентів.
Раціональне розміщення підстанції також дозволяє скоротити довжину кабельних ліній, зменшити втрати електроенергії та спростити подальше технічне обслуговування.
Енергоефективність як критерій вибору
Сучасний підхід до створення електроенергетичної інфраструктури передбачає оцінювання не лише початкової вартості обладнання, а й витрат протягом усього строку його експлуатації.
Трансформатори мають втрати холостого ходу та навантажувальні втрати. Перші виникають навіть тоді, коли до трансформатора не підключене корисне навантаження, але він перебуває під напругою. Другі залежать від величини струму, що проходить через обмотки.
Для об’єктів із цілодобовим режимом роботи ці показники можуть суттєво впливати на загальне енергоспоживання.
Використання обладнання з оптимізованими характеристиками, правильний розподіл навантаження та регулярний контроль технічного стану допомагають зменшувати експлуатаційні витрати.
Водночас енергоефективність не варто розглядати окремо від надійності. Найкращим рішенням є технічно обґрунтований баланс між вартістю, втратами електроенергії, ремонтопридатністю та необхідним рівнем резервування.
Автоматизація та дистанційний контроль роботи
Цифрові технології поступово змінюють підходи до управління електричними мережами. Якщо раніше значна частина перевірок виконувалася безпосередньо на місці встановлення обладнання, то сьогодні окремі параметри можна контролювати дистанційно.
Системи моніторингу дозволяють отримувати інформацію про напругу, струм, температуру, стан комутаційних апаратів та аварійні сигнали.
Інтеграція підстанції в автоматизовану систему диспетчерського керування створює можливості для оперативнішого виявлення несправностей і швидшого реагування на відхилення від нормального режиму.
Проте впровадження автоматизації потребує відповідної технічної підготовки. Необхідно забезпечити сумісність обладнання, захист каналів передавання даних і належну організацію доступу до систем керування.
Технічне обслуговування та попередження аварій
Навіть якісно спроєктована й правильно змонтована підстанція потребує систематичного контролю.
Профілактичне обслуговування допомагає своєчасно виявляти ослаблення контактних з’єднань, погіршення стану ізоляції, несправності комутаційної апаратури та порушення температурного режиму.
Особливу увагу приділяють перевірці захисних пристроїв. Їхня коректна робота необхідна для своєчасного відключення пошкоджених ділянок мережі та обмеження наслідків аварій.
Для оцінювання стану обладнання можуть застосовуватися тепловізійне обстеження, електричні вимірювання та спеціалізована діагностика.
Усі роботи повинні виконувати кваліфіковані фахівці відповідно до чинних вимог електробезпеки, технічної документації виробника та встановлених регламентів.
